Σύστημα ψηφιοποίησης Logic Trace

Πολύ εύκολο στη χρήση – μάθετε το σε λιγότερο από δέκα λεπτά.

Αν αναζητάτε έναν γρήγορο τρόπο για να ανιχνεύσετε γρήγορα οποιοδήποτε αντικείμενο ή να δημιουργήσετε σχέδια προϋπαρχόντων σχημάτων ή ακόμα και να μετατρέψετε με το χέρι σχέδια 2D σε αρχείο DXF, το Logic Trace είναι η λύση!

Το Logic Trace Digitizing System αποτελείται από ένα ψηφιοποιητικό tablet, στυλό και λογισμικό που μπορεί γρήγορα και εύκολα να εντοπίσει οποιοδήποτε περίγραμμα, πρότυπο, αντικείμενο ή τμήμα και να δημιουργήσει ένα αρχείο γραφικών DXF στον υπολογιστή έτοιμο για χρήση από οποιοδήποτε λογισμικό και μηχανή CNC, CAD κλπ.

ΠΩΣ ΛΕΙΤΟΥΡΓΕΙ:

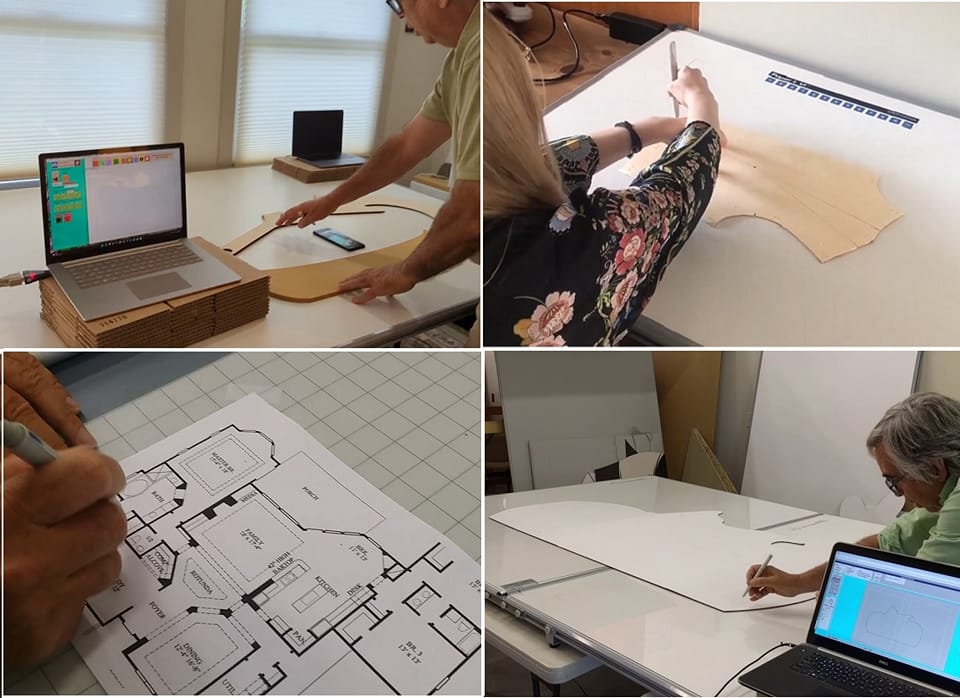

Βήμα 1o:

Τοποθετήστε το εξάρτημα ή το σχέδιο στον ηλεκτρονικό πίνακα Logic Trace. Το υλικό μπορεί να είναι μέταλλο, χαρτόνι, πλαστικό, γυαλί, ξύλο, σχέδια από χαρτί, οτιδήποτε!

Βήμα 2o:

Ξεκινήστε το λογισμικό Logic Trace και ιχνηλατήστε το τμήμα ή το μοτίβο με τη γραφίδα στυλό. Η ανίχνευση μπορεί να γίνει σε ελεύθερα σχέδια, γραμμές, τόξα, κύκλους και καμπύλες. Προσθέστε τυχόν εσωτερικές τρύπες.

Βήμα 3o:

Αποθηκεύστε το σχέδιο ως αρχείο DXF ή άλλο διανυσματικό αρχείο και φορτώστε το αρχείο στο λογισμικό CNC ή CAD. Συνολικός χρόνος από την αρχή μέχρι το τέλος, μόλις λίγα λεπτά!

ΠΟΙΕΣ ΕΙΝΑΙ ΟΙ ΜΕΘΟΔΟΙ ΑΝΙΧΝΕΥΣΗΣ:

  • Ανίχνευση – Ελεύθερο σχέδιο, σχεδιάζετε συνεχώς μια άκρη ενός τμήματος ή σχεδίου.
  • Γραμμές και τόξα – ψηφιοποιήστε σημεία και συνδέστε τα σημεία με γραμμές ή τόξα. Για παράδειγμα, για να ψηφιοποιήσετε το περίγραμμα ενός κώνου παγωτού, ψηφιοποιήστε 2 σημεία για κάθε πλευρά και 3 σημεία για το τόξο στην κορυφή.
  • Συνδυασμός – Εναλλαγή μεταξύ ανίχνευσης με ελεύθερο χέρι και σημείων που συνδέονται με γραμμές και τόξα.
  • Από σημείο σε σημείο – Σχεδιάστε ένα περίγραμμα ψηφιοποιώντας σημεία και συνδέστε τα σημεία με ευθείες γραμμές.
  • Κύκλοι – Ψηφιοποιήστε τυχόν τρία σημεία σε έναν κύκλο και το λογισμικό χρησιμοποιεί αυτά τα τρία σημεία για να υπολογίσει και να εμφανίσει τον κύκλο.
  • Τοποθέτηση καμπύλης – Ψηφιοποιήστε μια σειρά σημείων κατά μήκος μιας ομαλής καμπύλης και το λογισμικό εφαρμόζει μια γραμμή προσαρμογής καμπύλης Bezier σε όλα τα σημεία.



Ο ηλεκτρονικός πίνακας είναι μια ηλεκτρική-μαγνητική πλακέτα που σε συνδυασμό με το στυλό ή κέρσορα που σάς προμηθεύουμε μπορεί να στείλει σημεία XY υψηλής ακρίβειας σε έναν υπολογιστή.

Η πλακέτα έχει πάχος περίπου μία ίντσα, περιέχει ένα ηλεκτρικό πλέγμα από κάτω με μια σκληρή επιφάνεια Formica. Το στυλό ή ο κέρσορας του ψηφιοποιητή (συσκευή με μεγεθυντικό φακό) δημιουργεί ένα μαγνητικό πεδίο που «αισθάνεται».

Πατήστε την άκρη του στυλό ή πιέστε ένα κουμπί στον κέρσορα και ένα πολύ ακριβές σημείο XY, που αντιπροσωπεύει αυτή τη θέση, αποστέλλεται στον υπολογιστή μέσω μιας σύνδεσης USB.

Στη συνέχεια, το λογισμικό Logic Trace μετατρέπει αυτά τα σημεία ή τη ροή σημείων σε αρχείο DXF.

Η γραφίδα του στυλό δεν χρειάζεται να αγγίζει την σανίδα, η σανίδα μπορεί να ανιχνεύσει την άκρη της πένας σχεδόν μια ίντσα πάνω από την επιφάνεια χωρίς να χάσει την ακρίβεια.

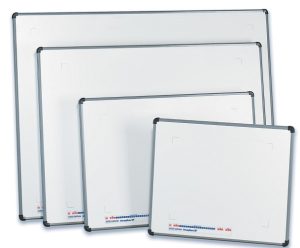

Διαστάσεις Hardboard:

44×60 in (110×150 cm)
36×48 in (90×120 cm)
24×36 in (60×90 cm)
20×24 in (50×60 cm)
12×18 in (30×45 cm)
12×12 in (30×30 cm)

Διατίθενται επίσης ευέλικτα φορητά Rollups.

Jumbo Μεγέθη:

5×8 ft (1.5×2.4m)
5×12 ft (1.5×3.6m)
5×16 ft (1.5×4.8m)
8×11 ft (2.4×3.3m)
8×16 ft (2.4×4.8m)
8×22 ft (2.4×6.6m)

Ακρίβεια:

0.01″ (0.254mm)
0.005″ (0.127mm)

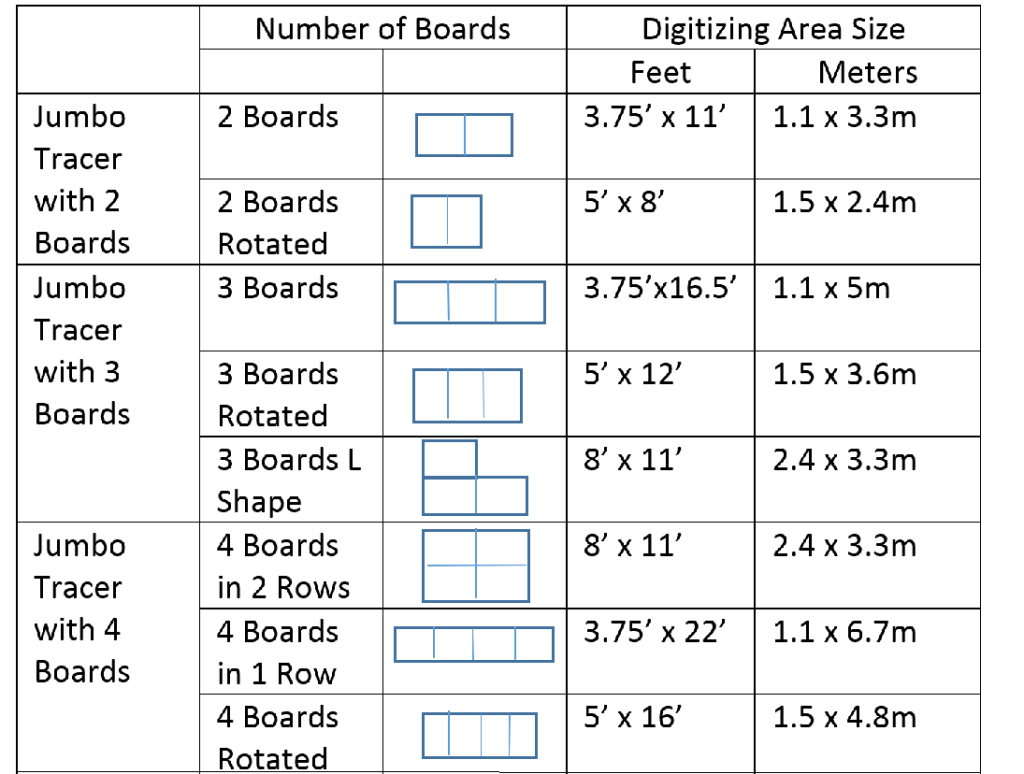

Jumbo Tracer:

Συνδέστε πολλαπλές σανίδες για τον εντοπισμό πολύ μεγάλων μοτίβων. Συνδέστε δύο έως οκτώ σανίδες μεταξύ τους για να εντοπίσετε μοτίβα οπουδήποτε από 5×8′ έως 8×24′.
